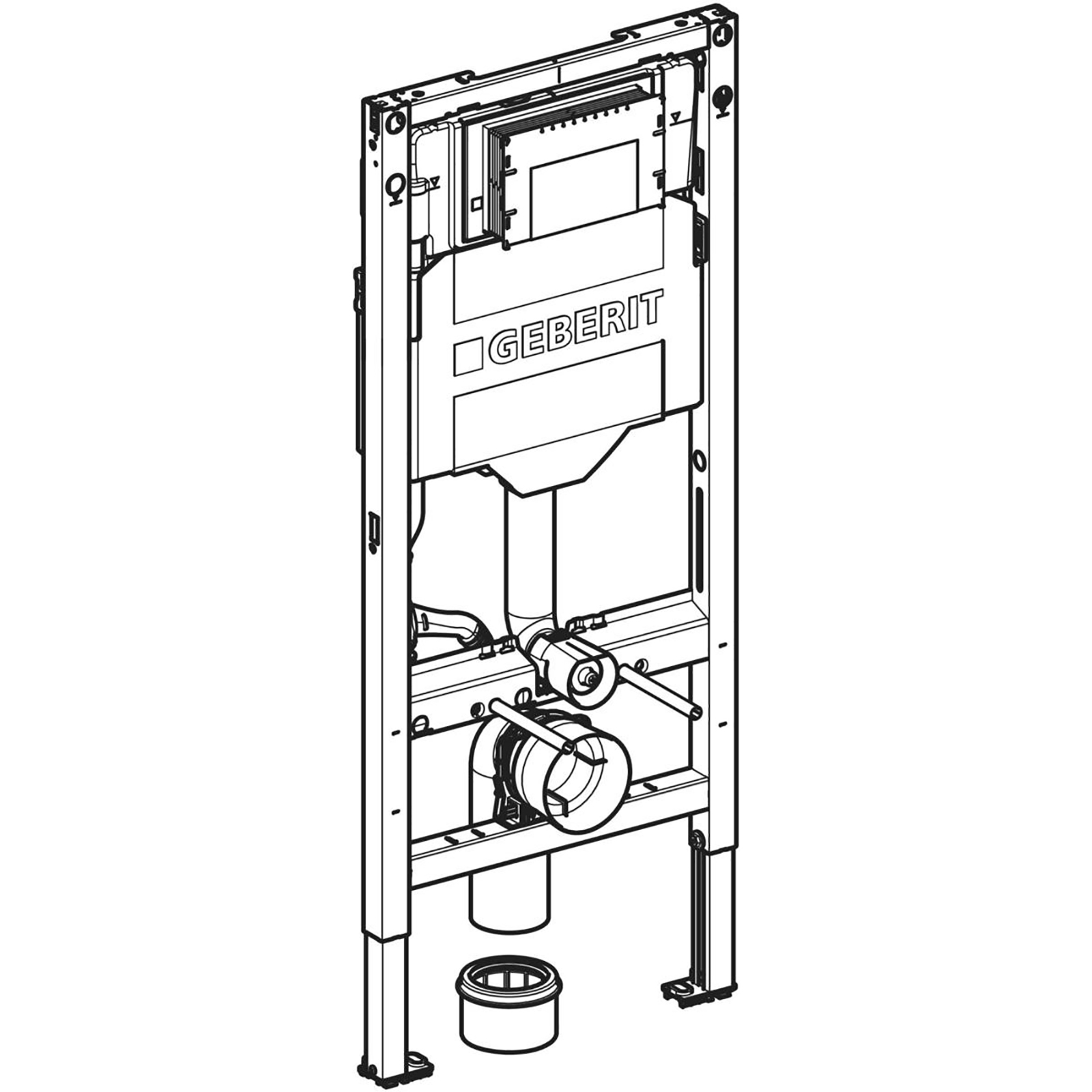

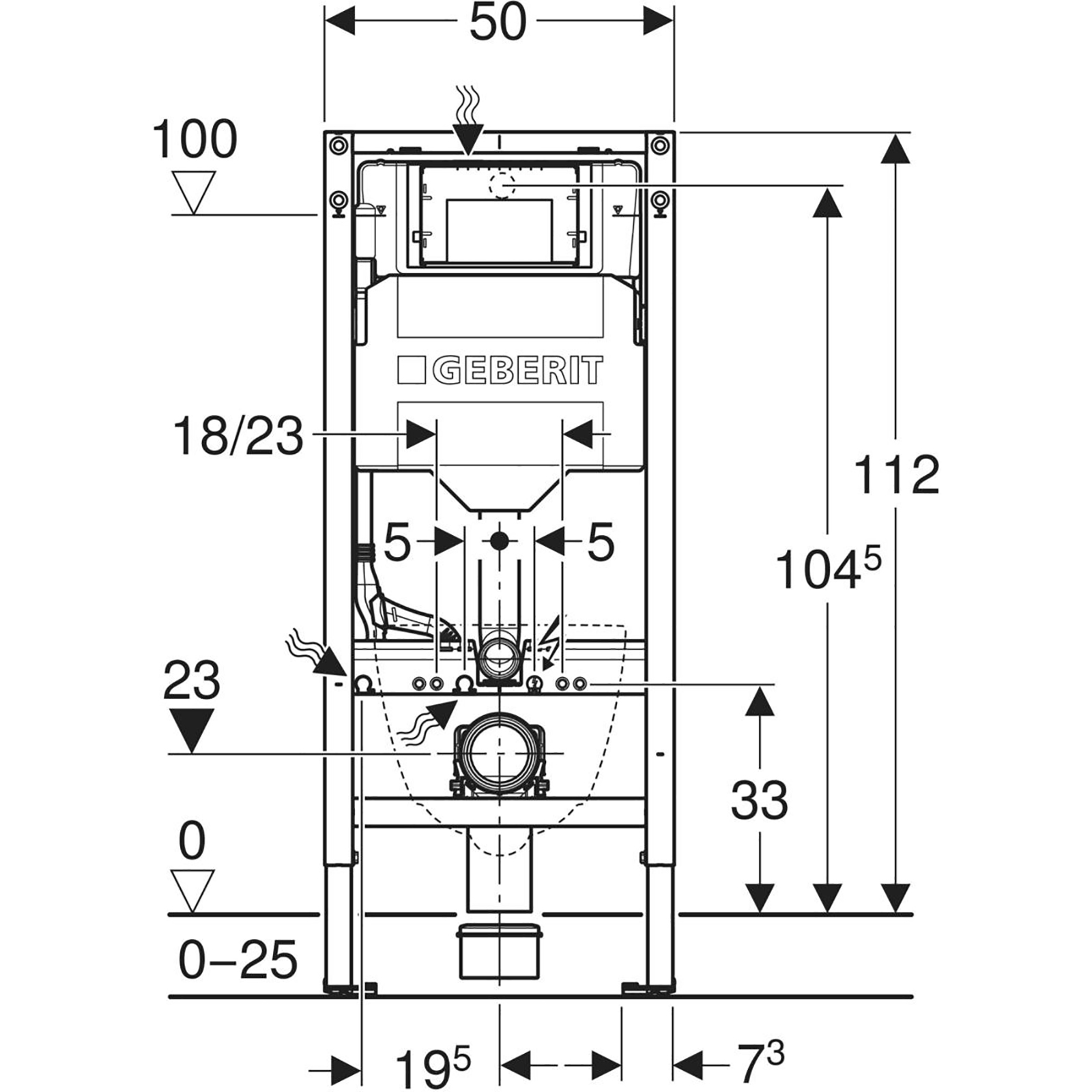

GEBERIT Mechanický rám WC Duofix Sigma (UP320) 50x112x12 cm 111320006

Stavební rám pro WC Duofix Sigma (UP320) 50x112x12 cm. Montážní prvek Geberit Duofix pro závěsná WC, 112 cm, s podsazeným splachováním Sigma 12 cm.

Účel

• Pro lehkou konstrukci
• Pro montáž ve stavebních stěnách o částečné výšce nebo výšce místnosti
• Pro montáž ve systémových stěnách Geberit Duofix, ne na plnou výšku místnosti nebo na výšku místnosti
• Pro závěsná WC o připojovacích rozměrech podle EN 33:2011
• Pro závěsná WC o délce do 62 cm
• Pro splachování jednou množstvím, dvoudílné a nebo splachování s funkcí "stop"
• Pro výšku podlahových vrstev 0–20 cm

Vlastnosti

• Samonosná konstrukce s práškovou barvou
• Konstrukce s navrtaným otvorem o 9 mm pro upevnění ve dřevěné konstrukci
• Konstrukce připravená pro závěsné WC s malou plochou přilnutí
• Montážní nohy pozinkované
• Montážní nohy s regulovatelnou polohou v rozsahu 0–20 cm
• Montážní nohy s funkcí sebekontrolování
• Podpěry s možností změny polohy
• Hloubka podpěr vhodná pro montáž v profilech U UW 50 a UW
• 75 a systémových lištách Geberit Duofix
• Kolenový spoj s možností montáže v různých hloubkách bez použití nástrojů, rozsah regulace 45 mm
• Upevnění kolenového spoje akusticky izolované
• Splachovací zařízení podsazené ovládané přední stranou
• Splachovací zařízení podsazené s izolací proti kondenzaci
• Při továrních nastaveních je opětovné spláchnutí možné okamžitě
• Možnost snížit množství splachované vody na 4 / 2 l
• Práce montáže a servisu při podsazeném splachování bez použití nástrojů
• Připojení vody zezadu nebo nahoře uprostřed
• Ochranný kryt revizního otvoru chrání před vlhkostí a znečištěním
• Ochranný kryt revizního otvoru s možností zkrácení
• Se speciálním hadicovým krytem pro rychlé připojení vody k mycím toaletám Geberit AquaClean
• Upevnění elektrického připojení
• Možnost montáže skříně Power & Connect Box

Technické údaje

• Tlak 10-1000 kPa
• Maximální teplota vody 25 °C
• Tovární nastavení množství splachované vody 6 a 3 l
• Rozsah regulace splachování velkým množstvím vody 4 / 4.5 / 6 / 7.5 l
• Rozsah regulace splachování malým množstvím vody 2-4 l
• Výpočetní průtok 0.11 l/s
• Minimální tlak průtoku pro výpočetní průtok 50 kPa

Rozsah dodávky

• Připojení vody R 1/2", typu MF, se zabudovaným úhlovým ventilem a ovládacím knoflíkem
• Ochranný kryt revizního otvoru
• 2 ochranné zátky
• Sada připojení pro WC, o 90 mm
• Kolenový spoj 90° s PE-HD, o 90 mm
• Mezičlánek z PE-HD, o 90 / 110 mm
• 2 závitové tyče M12
• Upevňovací prvky

Vzdálenostní podložky DUOFIX 111815001 - nutno zakoupit samostatně

Záruční
podmínkyZáruka výrobce: 10 let
